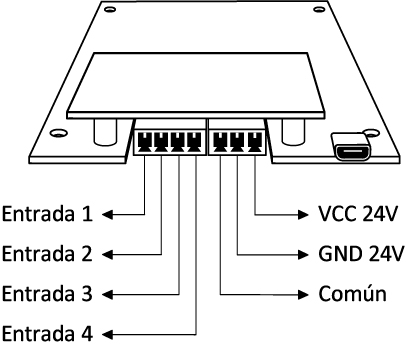

El módulo MDIG4 dispone de dos conectores tipo regleta:
- Conector de 4 vías:
- Contiene las 4 entradas digitales del módulo.
- Conector de 3 vías:
- COMÚN → Común de las entradas digitales.
- GND 24V → Referencia de tierra para la señal de excitación.
- VCC 24V → Excitación de 24 V DC para trabajar con contacto seco.
⚠️ Nota: Es importante respetar la polaridad y conexión de las señales de excitación para garantizar el correcto funcionamiento del módulo y la seguridad del equipo.
