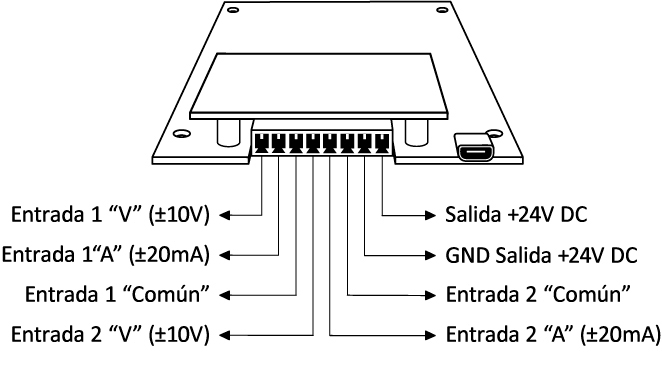

El módulo ADC dispone de conexiones diferenciadas para sus 2 entradas analógicas y la alimentación de 24 V DC para los sensores. La asignación de señales, colores y anillas es la siguiente:
| Señal | Color | Anilla |
|---|---|---|
| Entrada 1 “V” | Amarillo | 1 |
| Entrada 1 “A” | Verde | 2 |
| Entrada 1 “Común” | Azul | 3 |
| Entrada 2 “V” | Marrón | 4 |
| Entrada 2 “A” | Blanco | 5 |
| Entrada 2 “Común” | Gris | 6 |
| GND salida +24V DC | Negro | – |
| Salida +24V DC | Rojo | + |
Notas importantes:
- Cada entrada analógica puede configurarse como ±10 V o ±20 mA.
- La salida de 24 V DC sirve para alimentar los sensores conectados al módulo.
- Respetar la polaridad y la asignación de las señales es fundamental para un funcionamiento correcto y seguro del módulo.
