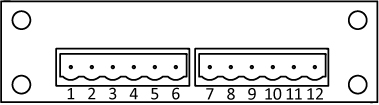

El módulo MDIG8 dispone de dos conectores tipo regleta de 6 vías, ubicados en un lateral de la caja de conexiones.
Las señales se distribuyen de la siguiente manera:
| Señal | Numeración |
|---|---|
| INP1 | 1 |
| INP2 | 2 |
| INP3 | 3 |
| INP4 | 4 |
| INP5 | 5 |
| INP6 | 6 |
| INP7 | 7 |
| INP8 | 8 |
| NC (No conectado) | 9 |
| COMÚN INP | 10 |
| -EXC (GND) | 11 |
| +EXC (24 V DC ±10%) | 12 |
⚠️ Nota:
- El COMÚN y la excitación de 24 V DC permiten el uso de contactos secos en las entradas.
- Respetar la polaridad y numeración garantiza el correcto funcionamiento y la seguridad del equipo.
