Las entradas digitales de los módulos MDIG4 y MDIG8 se activan mediante una excitación de 24 V DC. Esta excitación puede provenir de:
- Fuente de alimentación externa de 24 V DC
- Excitación de 24 V DC suministrada por el propio módulo

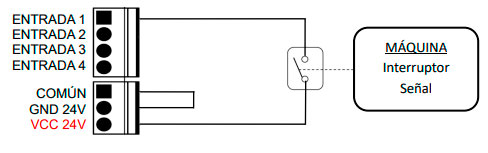

Usando la excitación interna del módulo
- Se debe puentear el pin COMÚN con el pin GND 24V.
- Conectar el pin VCC 24V a la entrada digital que se desea activar.

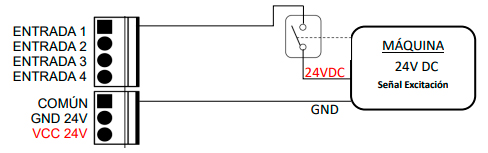

Usando una fuente de alimentación externa
- Conectar el negativo (-) de la fuente externa al pin COMÚN del módulo.
- Conectar el positivo (+) de la fuente externa a la entrada digital que se desea activar.
⚠️ Nota:
- Siempre respetar la polaridad de la excitación para evitar daños en el módulo.
- Este procedimiento aplica tanto para el MDIG4 como para el MDIG8.
